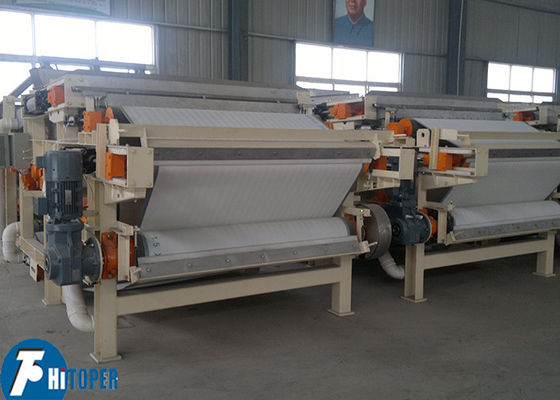

Filtro a nastro progettato per ispessimento e disidratazione dei fanghi con minima manutenzione e alta stabilità operativa

La Nostra Azienda



Dal 2006, le nostre attrezzature sono state esportate in molti paesi in tutto il mondo come India, Pakistan, Sri Lanka, Bangladesh, Indonesia, Filippine, Malesia, Vietnam, Singapore, Turchia, Israele, Birmania, Giordania, Yemen, Iran, Iraq, Afghanistan, Siria, Kuwait, Kazakistan, Qatar, Corea, Azerbaigian, Emirati Arabi Uniti, Bhutan, Thailandia, Libano, Bahrein, Egitto, Libia, Etiopia, Kenya, Somalia, Tanzania, Liberia, Costa d'Avorio, Ghana, Nigeria, Camerun, Ciad, Guinea, Zambia, Zimbabwe, Malawi, Congo, Gabon, Angola, Mozambico, Botswana, Namibia, Sud Africa, Argentina, Bahamas, Bolivia, Brasile, Canada, Colombia, Cile, Cuba, Venezuela, Ecuador, Guatemala, Guyana, Honduras, Haiti, Messico, Perù, Uruguay, Paraguay, Suriname, Australia, Russia ecc.



Tutti i prodotti Toper:



1. Filtropressa automatica a controllo di programma



2. Filtropressa a membrana



3. Filtropressa a compressione idraulica



4. Filtropressa a compressione meccanica



5. Filtropressa a martinetto



6. Filtropressa a piastre e telai/camere in ghisa



7. Filtropressa a piastre e telai in acciaio inossidabile



8. Filtropressa a piastre rotonde



9. Filtropressa per torta di cotone



10. Filtropressa in cartone



11. Filtropressa a nastro DY



12. Filtropressa a nastro ad alta pressione DYX



13. Filtropressa a nastro per ispessimento/disidratazione a tamburo rotante DNY



14. Filtropressa a triplo nastro per ispessimento e disidratazione



15. Centrifuga tipo SS a scarico superiore a tre piedi



16. Centrifuga tipo SD a scarico con sollevamento a sacco filtrante e tre piedi



17. Centrifuga tipo PD a scarico con sollevamento a sacco filtrante



18. Centrifuga a scarico superiore, tre piedi, serie pulita SSB, SB



19. Centrifuga tipo SX a scarico superiore manuale



20. Centrifuga tipo PS a scarico superiore manuale



21. Centrifuga automatica a scarico inferiore con raschiatore tipo SGZ



22. Centrifuga a scarico inferiore con raschiatore tipo PGZ



23. Centrifuga decantatrice serie LW



24. Centrifuga tubolare



25. Filtro a telaio multistrato in acciaio inossidabile



26. Filtro a sacco



27. Filtro a terra di diatomee



28. Piastra filtrante



29. Panno filtrante



30. Filtro a disco sottovuoto

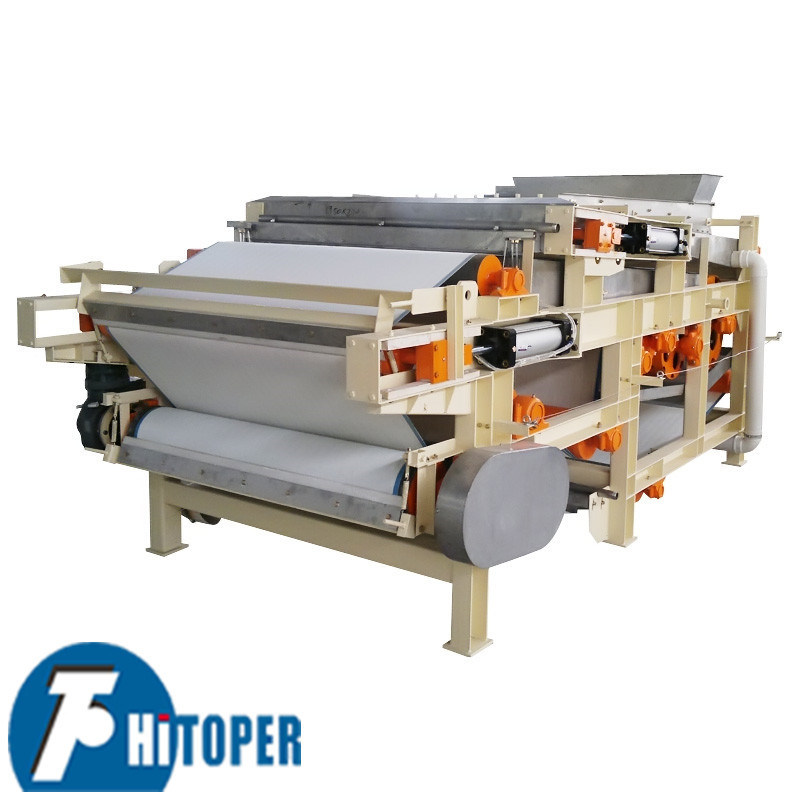

Filtropressa a nastro a controllo elettrico resistente alle alte temperature per l'industria biologica





La filtropressa a nastro serie DY è un nuovo modello sviluppato con successo dagli istituti di ricerca nazionali con l'introduzione di tecnologie avanzate straniere, ampiamente utilizzata nel trattamento delle acque reflue urbane, nell'industria chimica, petrolifera, metallurgica, cartaria, conciaria, alimentare, lavaggio del carbone, stampa e tintura, disidratazione dei fanghi. Macchina a funzionamento continuo, alto grado di automazione, risparmio energetico, alta efficienza, facile manutenzione, è l'attrezzatura ideale per la disidratazione dei fanghi.





Caratteristiche di progettazione della filtropressa a nastro:



1. Tecnologia avanzata austriaca, aspetto gradevole.

2. Elevata rigidità strutturale, funzionamento regolare, basso rumore.

3. Configurazione di attrezzature avanzate di pre-arricchimento, effetto di flocculazione dei fanghi, bassi costi operativi.

4. Zona di disidratazione per gravità con distributore avanzato, distribuzione del materiale per prolungare la durata del filtro.

5. Con una lunga zona di disidratazione a cuneo e una zona di disidratazione, il materiale viene disidratato completamente per garantire che il materiale non fuoriesca nell'area di pressatura.

6. Rulli disposti in un sistema scientifico e ordinato, disidratazione per gravità, disidratazione a cuneo, disidratazione per pressatura vengono scaricati senza disturbarsi a vicenda. Rapporto di disidratazione per pressatura con rullo di grande diametro, effetto di disidratazione, capacità produttiva, efficiente dal punto di vista energetico.

7. Dall'alimentazione allo scarico della torta, funzionamento continuo, alto grado di automazione, interfaccia PLC può essere installata secondo necessità, per facilitare il controllo centralizzato del computer.

8. Trasmissione di potenza tramite conversione meccanica o di frequenza, ampio intervallo di velocità, ampia adattabilità.

9. Dispositivo di controlavaggio affidabile, garantisce l'effetto di disidratazione del filtro.

10. Tensione pneumatica e dispositivo di correzione automatica pneumatica per garantire il normale funzionamento del filtro con sicurezza.

11. Funzionamento sicuro e affidabile, sicurezza a infrarossi e dispositivi di arresto di emergenza completi.

12. Può essere configurato in base a diversi materiali con diverse specifiche del filtro, filtraggio e alta precisione.





Composizione delle parti:



1. Telaio

2. Dispositivo di distribuzione del fango

3. Vassoio superiore di ricezione del liquido

4. Sistema di rulli di disidratazione

5. Sistema di rulli di spremitura

6. Dispositivo di tensionamento

7. Vassoio centrale di ricezione del liquido

8. Dispositivo di lavaggio

9. Rullo di regolazione superiore

10. Nastro filtrante superiore

11. Raschiatore superiore

12. Raschiatore inferiore

13. Dispositivo di azionamento

14. Nastro filtrante inferiore

15. Rullo di regolazione inferiore

16. Vassoio inferiore di ricezione del liquido





NOTA:



1. La macchina funziona in modo fluido, senza vibrazioni o impatti

2. Il carico del basamento è 1,6 volte il peso della macchina. Lo spessore dello strato superficiale di calcestruzzo e il set di barre d'acciaio della fondazione in calcestruzzo sono determinati dall'utente.

3. Ad eccezione del lato vicino al nastro trasportatore, gli altri tre lati sono a circa 1 metro dalla macchina.

4. La realizzazione di un serbatoio di raccolta dell'acqua serve a raccogliere l'acqua, determinata anche dall'utente

5. L'unità è in mm.





Parametri tecnici della filtropressa a nastro:



Tipo		DY750	DY1000	DY1500	DY2000		DY2500	DY3000
Larghezza filtro (mm)		750	1000	1500	2000		2500	3000
Capacità di concentrazione in ingresso (s.s. 1,5~2,5%)		6～9	8～12	12～18	16～24		20～30	28～38
Volume secco (kg/ora)		110～225	150～300	225～450	300～600		375～750	420～950
Contenuto di umidità (%)		63～84,5	63～84,5	63～84,5	63～84,5		63～84,5	63～84,5
Potenza motore (HP)		1,5	1,5	1,5	2,2		2,2	2,2
Dimensioni di riferimento (mm)	L	4250	4250	4250	4250		4250	4250
	W	1630	1880	2380	2920		3420	3920
	H	2100	2100	2100	2100		2100	2100
Peso (kg)		2570	2920	3590	4490	5520		6220





Utilizzo tipico di fanghi con filtropressa a nastro:
