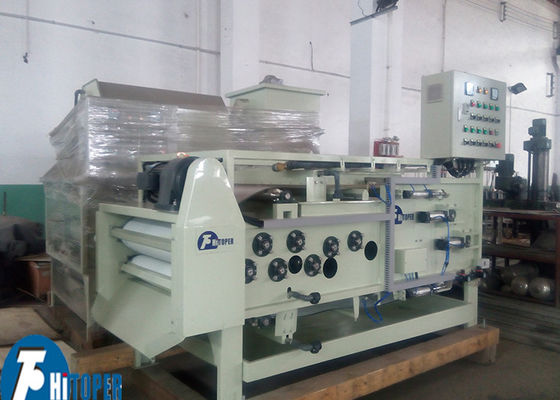

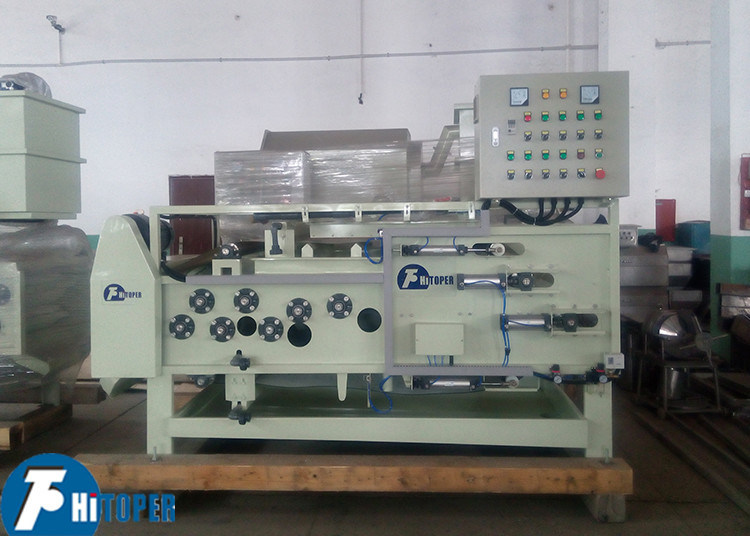

Pressa di filtraggio a cintura automatica dotata di un sistema avanzato di flocculazione dei fanghi e di una zona di disidratazione gravitazionale per il trattamento delle acque reflue

Filtropressa a Nastro in Acciaio Inox, Filtropressa a Nastro Sottovuoto Automatica





La filtropressa a nastro serie DY è un nuovo modello sviluppato con successo dagli istituti di ricerca nazionali, basato sull'introduzione di tecnologie avanzate straniere. È ampiamente utilizzata nel trattamento delle acque reflue urbane, nell'industria chimica, petrolchimica, metallurgica, cartaria, conciaria, alimentare, nel lavaggio del carbone, nella stampa e tintura, e nella disidratazione dei fanghi. La macchina opera in continuo, con un alto grado di automazione, risparmio energetico, alta efficienza e facile manutenzione, rendendola un'attrezzatura ideale per la disidratazione dei fanghi.





Caratteristiche di progettazione della filtropressa a nastro:



1. Tecnologia avanzata austriaca, aspetto gradevole.

2. Elevata rigidità strutturale, funzionamento regolare, bassa rumorosità.

3. Dotata di attrezzature avanzate di pre-arricchimento, effetto di flocculazione del fango, bassi costi operativi.

4. Zona di disidratazione per gravità con distributore avanzato, distribuzione del materiale per prolungare la durata del filtro.

5. Con una lunga zona di disidratazione per gravità a cuneo e zona di disidratazione, il materiale viene disidratato completamente per garantire che non fuoriesca nell'area di pressatura.

6. Rulli disposti in un sistema scientifico e ordinato, disidratazione per gravità, disidratazione a cuneo, disidratazione per pressatura vengono scaricati senza interferire tra loro. Rapporto di pressatura con rullo di grande diametro, effetto di disidratazione, capacità produttiva, efficienza energetica.

7. Dall'alimentazione allo scarico del pannello, funzionamento continuo, alto grado di automazione, interfaccia PLC installabile su richiesta, per facilitare il controllo centralizzato tramite computer.

8. Trasmissione di potenza tramite meccanica o conversione di frequenza con ampio intervallo di velocità, ampia adattabilità.

9. Dispositivo di controlavaggio affidabile, garantisce l'effetto di disidratazione del filtro.

10. Dispositivo pneumatico di tensionamento e correzione automatica per garantire il normale funzionamento e la sicurezza del filtro.

11. Funzionamento sicuro e affidabile, sicurezza a infrarossi e dispositivi di arresto di emergenza completi.

12. Può essere configurata in base a diversi materiali con diverse specifiche del filtro, filtraggio e alta precisione.





Composizione delle parti:



1. Telaio

2. Dispositivo di distribuzione della poltiglia

3. Vaschetta superiore di raccolta liquidi

4. Sistema di rulli di disidratazione

5. Sistema di rulli di spremitura

6. Dispositivo di tensionamento

7. Vaschetta intermedia di raccolta liquidi

8. Dispositivo di lavaggio

9. Rullo di regolazione superiore

10. Nastro filtrante superiore

11. Raschiatore superiore

12. Raschiatore inferiore

13. Dispositivo di trascinamento

14. Nastro filtrante inferiore

15. Rullo di regolazione inferiore

16. Vaschetta inferiore di raccolta liquidi





NOTA:



1. La macchina funziona in modo fluido, senza vibrazioni o impatti.

2. Il carico del basamento è 1,6 volte il peso della macchina. Lo spessore dello strato superficiale di calcestruzzo e l'armatura della fondazione in calcestruzzo sono determinati dall'utente.

3. Ad eccezione del lato vicino al nastro trasportatore, gli altri tre lati sono a circa 1 m dalla macchina.

4. La vasca di raccolta dell'acqua serve a raccogliere l'acqua, ed è determinata dall'utente.

5. L'unità è in mm.





Parametri tecnici della filtropressa a nastro:



Tipo		DY750	DY1000	DY1500	DY2000		DY2500	DY3000
Larghezza filtro (mm)		750	1000	1500	2000		2500	3000
Concentrazione di alimentazione (s.s. 1,5~2,5%)		6～9	8～12	12～18	16～24		20～30	28～38
Volume secco (kg/ora)		110～225	150～300	225～450	300～600		375～750	420～950
Contenuto di umidità (%)		63～84,5	63～84,5	63～84,5	63～84,5		63～84,5	63～84,5
Potenza motore (HP)		1,5	1,5	1,5	2,2		2,2	2,2
Dimensioni di riferimento (mm)	L	4250	4250	4250	4250		4250	4250
	W	1630	1880	2380	2920		3420	3920
	H	2100	2100	2100	2100		2100	2100
Peso (kg)		2570	2920	3590	4490	5520		6220





Utilizzo tipico della poltiglia per filtropressa a nastro:



Trattamento delle acque reflue urbane, metallurgia e miniere, acciaierie, impianti di lavaggio carbone, industria chimica, petrolchimica, tintorie, concerie, cartiere e così via.
