| Luogo di origine: | La Cina |
| Marca: | TOPER |
| Certificazione: | CE |
| Numero di modello: | DY1000 |
| Quantità di ordine minimo: | 1 INSIEME |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | contenitore standard |
| Tempi di consegna: | circa 30 giorni lavorativi dopo ricevere il vostro pagamento |
| Termini di pagamento: | L/C, T/T, D/A, D/P, Western Union |
| Capacità di alimentazione: | 10 insiemi al mese per questa filtropressa della cinghia |
| Larghezza della cinghia del filtro: | 1000 mm | Capacità: | 8-12m3/h |
|---|---|---|---|
| Volume a secco: | 150-300 kg/h | Contenuto di umidità: | 63-84,5% |
| Potenza del motore: | 1,5 kW | Dimensione di riferimento: | 4250*1880*2100mm |
| Peso: | 2920 kg | Applicazione: | pelle, carta, stampa e tintura |
| Tipo di alimentazione: | Alimentazione della pompa | Tipo di operazione: | Funzionamento automatico continuo |
| Tipo di scarico: | Automatico | Funzione: | disidratazione, ispessimento e concentrazione |

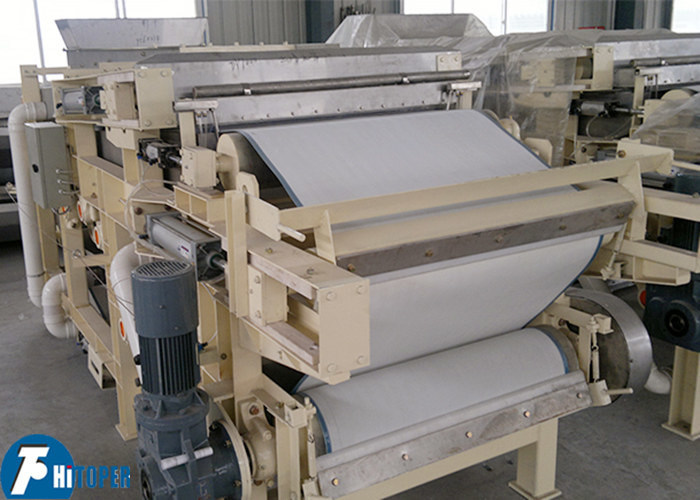

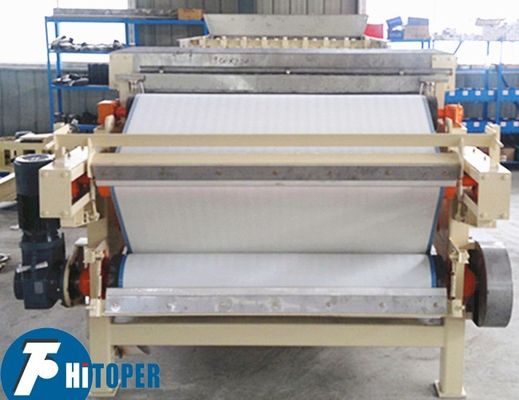

Filtropressa a nastro di grande capacità con nastro da 1000 mm per il trattamento delle acque reflue nell'industria chimica
La filtropressa a nastro DY è costituita da macchina di azionamento, distributore di fanghi, nastro filtrante, dispositivo di tensione, macchina di regolazione automatica, macchina per lavare il nastro filtrante, raschiafango, disidratazione per gravità, disidratazione a cuneo, spremitura di disidratazione e telaio, ecc.
Il processo di filtraggio prevede che i fanghi dopo il trattamento di flocculazione entrino nel distributore dei fanghi per la disidratazione per gravità che è un periodo leggermente lungo con movimento orizzontale e periodo di salita ad angolo ridotto; successivamente i fanghi filtrati si spostano con il nastro filtrante e per gravità l'acqua libera viene separata dal materiale flocculante. La maggior parte dell'acqua viene rimossa dai fanghi, quindi i fanghi perdono quasi mobilità. Poi nella disidratazione del cuneo. Lo spazio nella disidratazione a cuneo va da piccole dimensioni a grandi dimensioni e quindi i due nastri filtranti si uniscono per creare fanghi tra due nastri sotto una pressione di compressione gradualmente crescente per consentire lo scarico frequente dell'acqua. In questa fase, i fanghi hanno perso la mobilità che si prepara alla fase successiva di spremitura e disidratazione.
Il diametro dei rulli di spremitura varia da piccolo a grande, ma la pressione sui fanghi aumenta gradualmente. Il fango viene spremuto e tagliato al plasma attraverso diversi rulli di spremitura degli ordini di tipo S per produrre acqua satura disidratata dai fanghi che termina il processo di disidratazione dei fanghi. Quando il nastro filtrante passa attraverso il dispositivo di scarico, i pannelli di fango vengono raschiati dal raschiatore dal nastro filtrante. I nastri filtranti superiore e inferiore vengono lavati e poi ritornano alla disidratazione per gravità per completare il ciclo successivo di disidratazione dei fanghi.
Composizione delle parti:
1. Cornice
2. Dispositivo di distribuzione del liquame
3. Vassoio superiore di ricezione del liquido
4. Sistema a rulli di disidratazione
5. Sistema di rulli di spremitura
6. Dispositivo di tensionamento
7. Vassoio centrale di raccolta liquidi
8. Dispositivo di lavaggio
9. Rullo di regolazione superiore
10. Cintura filtrante superiore
11. Raschiatore superiore
12. Raschiatore inferiore
13. Dispositivo di guida
14. Nastro del filtro inferiore
15. Rullo di regolazione inferiore
16. Vassoio inferiore di raccolta liquidi
NOTE:
1. La macchina funziona senza problemi, senza alcun impatto sulle vibrazioni
2. Il carico sopportato è 1,6 volte il peso della macchina. Lo spessore dello strato di superficie in calcestruzzo e la serie di barre d'acciaio della fondazione in calcestruzzo vengono determinati dall'utente.
3. Oltre al lato vicino al nastro trasportatore, gli altri tre lati si trovano a circa 1 metro di distanza dalla macchina.
4. Creare un serbatoio di raccolta dell'acqua significa raccogliere l'acqua, anch'essa determinata dall'utente
5. L'unità è mm.
Parametri tecnici della filtropressa a nastro:
|
Tipo |
DY750 | DY1000 | DY1500 | DY2000 | DY2500 | DY3000 | ||
| Larghezza del filtro (mm) | 750 | 1000 | 1500 | 2000 | 2500 | 3000 | ||
|
Capacità In concentrazione (ss1,5~2,5%) |
6～9 | 8～12 | 12～18 | 16～24 | 20～30 | 28～38 | ||
| Volume secco (kg/ora) | 110～225 | 150～300 | 225～450 | 300～600 | 375～750 | 420～950 | ||
| Contenuto di umidità (%) | 63～84,5 | 63～84,5 | 63～84,5 | 63～84,5 | 63～84,5 | 63～84,5 | ||
| Potenza motore (HP) | 1.5 | 1.5 | 1.5 | 2.2 | 2.2 | 2.2 | ||
|
Dimensioni di riferimento (mm) |
l | 4250 | 4250 | 4250 | 4250 | 4250 | 4250 | |
| W | 1630 | 1880 | 2380 | 2920 | 3420 | 3920 | ||
| H | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | ||
| Peso (kg) | 2570 | 2920 | 3590 | 4490 | 5520 | 6220 | ||
