| Luogo di origine: | Cina |
| Marca: | TOPER |
| Certificazione: | CE |
| Numero di modello: | XY10/450-30U |
| Quantità di ordine minimo: | Negoziabile |
|---|---|
| Prezzo: | Best factory price |
| Imballaggi particolari: | Esportazione di confezioni in legno standard. |
| Tempi di consegna: | 10-15 giorni lavorativi dopo aver ricevuto il pagamento |
| Termini di pagamento: | L/C, T/T, D/A, D/P, Western Union |
| Capacità di alimentazione: | 200 set al mese per questa stampa filtro industriale |
| Filtration area: | 10square meter | Plate externalr size: | 505*505mm |
|---|---|---|---|
| Filter Chamber volume: | 151L | Filter plate number: | 24pcs |
| Filtrating pressure: | 0.6Mpa | Cake discharge: | two workers by hand operation |
| Motor power: | 2200w | Compress type: | hydraulic system |
| Voltage: | 380V/220V /400-450V/Customized | Feeding method: | Central feeding |
| Plate material: | Reinforced polypropylene | Liquid discharge type: | Open flow or close flow |
| Filter cake discharge type: | Manual discharge | Filter medium: | Filter cloth |
| Conditon: | New |

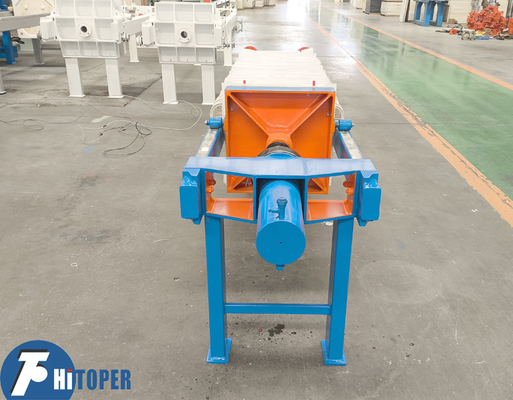

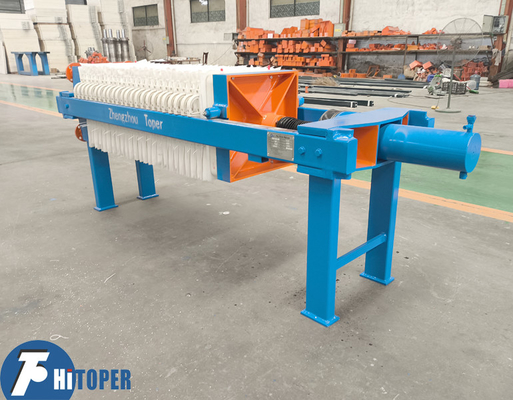

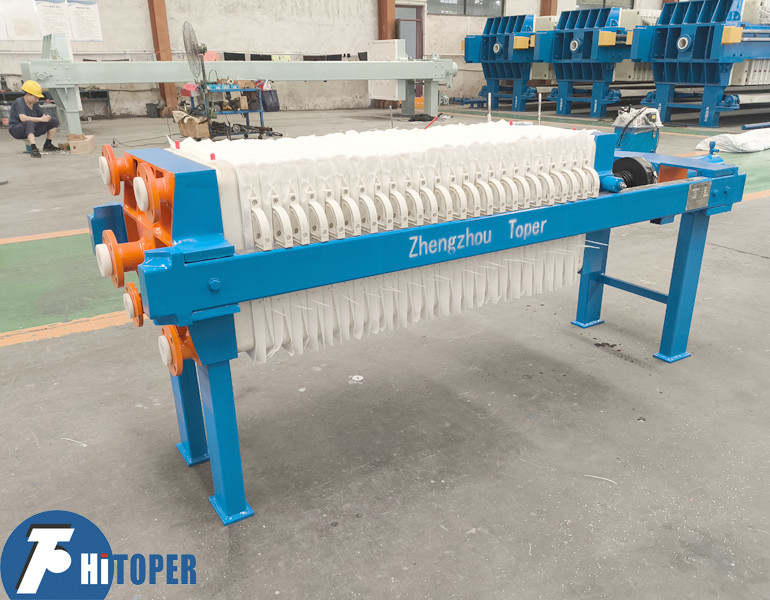

450x450mm Placca Compressione idraulica Pressa filtro industriale Funzione di separazione liquido solido
Questo apparecchio di filtrazioneviene utilizzato nella separazione solido-liquido (contenuto solido è migliore del 5%-50%) della sospensione di varipis. ampiamente utilizzato in miniera, chimica. metallurgia, medicina, tessile, alimentare, sale anoranico e altre industrie.
Stazione idraulica di questa apparecchiatura per la stampa a filtro:1. Unità idraulica, saldatura e tenuta a piega in acciaio al carbonio. A. Air filtri pompe di olio esterne di Shanghai Dazhong marchio, con un migliore effetto di raffreddamento e facile manutenzione B.Valvole idrauliche del marchio Shanghai Huadao. C. tubi ad alta pressione (36 MPa, 1,5 m) e tubi a bassa pressione (22,4 Mpa, 2 m), connessione morbida standard cinese.
2. cilindro idraulico, saldato utilizzando materiale 27SiMn tubo di acciaio senza saldatura, diametro interno e corsa è Φ120X400, pressione di pressatura è 18-20MPa.
3. Verga a pistoni, indurimento a media frequenza con acciaio 45 #, la durezza superficiale può essere HRC48-50, e c'è un coperchio protettivo all'esterno.
Fascio principale di questo filtro industriale: Materiale di acciaio al carbonio di alta qualità Q345 (lunghezza, larghezza e spessore, tubo rettangolare 120×60×6 mm), struttura saldata a scatola,processo automatico di saldatura ad arco sommerso con saldatura liscia e bella. ancora lavorato con sabbiatura per rimuovere la ruggine e la pelle di ossido, poi verniciato con primer epossidico per ottenere una maggiore intensità e resistenza alla corrosione,con protezione finale di vernice anticorrosione in poliestere acrilico.
Come usare una macchina da filtraggio,
La miscela liquida solida viene pompata nella pressa filtrante, costituita da una serie di piastre filtranti incassate che formano camere.Le piastre sono sostenute in un telaio in acciaio e sono tenute chiuse da una forza esercitata da un ram idraulico montato nel telaio alla fine della macchina.
Ogni piastra di filtraggio è coperta da un panno di filtraggio che conserva le particelle solide, ma consente al liquido di passare e uscire attraverso le porte della piastra di filtraggio.
Le particelle trattenute si accumulano gradualmente sulla superficie del filtro e dopo un certo periodo di tempo formano una torta solida.
Mentre la torta forma la pressione all'interno della pressione del filtro, la pressione aumenta quando il filtrato deve passare attraverso la torta già parzialmente formata per uscire dalla camera.Diventa sempre più difficile continuare a pompare poiché la stampa non è in grado di accettare più solidiA questo punto la pompa di alimentazione si accarezza raramente e il flusso di filtro della macchina filtrante si riduce notevolmente o si interrompe completamente.
A questo punto o al raggiungimento di un tempo di filtrazione o di una pressione predeterminati, il ciclo si interrompe e viene scaricata la torta di filtro completamente formata.
Parametro tecnico di questa apparecchiatura per la stampa a filtro:
| Tipo |
Area di filtraggio (m2) |
Dimensione della piastra filtrante (mm) |
Spessore della torta del filtro (mm) |
Volume della camera filtro (L) |
Numero della piastra di filtraggio (PCS) |
Pressione di filtrazione (MPa) |
Potenza del motore (KW) |
Peso (Kg) |
Dimensione (mm) (L×W×H) |
| XY4/450-30U | 4 | 450 × 450 | 30 | 60 | 9 | 0.6 | 2.2 | 860 | 1950 × 700 × 900 |
| XY6/450-30U | 6 | 91 | 14 | 910 | 2200 × 700 × 900 | ||||
| XY8/450-30U | 8 | 121 | 19 | 960 | 2450 × 700 × 900 | ||||
| XY10/450-30U | 10 | 151 | 24 | 1010 | 2700 × 700 × 900 | ||||
| XY12/450-30U | 12 | 182 | 29 | 1060 | 2950 × 700 × 900 | ||||
| XY15/450-30U | 15 | 225 | 36 | 1130 | 3300 × 700 × 900 | ||||
| XY16/450-30U | 16 | 243 | 39 | 1160 | 3450 × 700 × 900 | ||||
| XY15/630-30U | 15 | 630×630 | 226 | 18 | 1725 | 2640×900×1100 | |||
| XY20/630-30U | 20 | 297 | 24 | 1993 | 3940×900×1100 | ||||
| XY30/630-30U | 30 | 452 | 37 | 2360 | 3590 × 900 × 1100 | ||||
| XY40/630-30U | 40 | 595 | 49 | 2788 | 4300×900×1100 | ||||
| XY30/800-30U | 30 | 800 × 800 | 460 | 23 | 2170 | 3700×1400×1300 | |||
| XY40/800-30U | 40 | 595 | 30 | 2450 | 4300×1400×1300 | ||||
| XY50/800-30U | 50 | 748 | 38 | 2700 | 4840×1400×1300 | ||||
| XY60/800-30U | 60 | 902 | 46 | 2980 | 5440×1400×1300 | ||||
| XY70/800-30U | 70 | 1056 | 54 | 3250 | 6040×1400×1300 | ||||
| XY30/870-30U | 30 | 870×870 | 460 | 23 | 2580 | 3180×1200×1300 | |||
| XY40/870-30U | 40 | 595 | 30 | 2925 | 3570×1200×1300 | ||||
| XY50/870-30U | 50 | 748 | 38 | 3318 | 4110×1200×1300 | ||||
| XY60/870-30U | 60 | 902 | 46 | 3712 | 4550×1200×1300 | ||||
| XY70/870-30U | 70 | 1056 | 54 | 4106 | 4990×1200×1300 | ||||
| XY80/870-30U | 80 | 1210 | 62 | 4561 | 5430×1200×1300 |
Diverse serie dei nostri prodotti-filtro macchina da stampa come di seguito:
1Pressa di filtraggio automatica a programma
2Pressa per filtri a membrana
3Pressa idraulica per filtri a compressa
4Pressa meccanica per filtri a compressione
5Pressione filtro Jack
6. Pressa di filtraggio per piastre e cornici/camere in ghisa
7Pressa di filtraggio per piastre e cornici in acciaio inossidabile
8. Pressa di filtraggio a piastre rotonde
9Pressa per filtri di torta di cotone
10Pressa per filtri in cartone
11Pressa filtro cinghiale DY
12. DYX pressa di filtraggio a cintura ad alta pressione
13Pressa filtro a cinghia rotante per ingrossamento/disidratazione a tamburo DNY
14Pressa di filtraggio a tripla cintura per ispessimento e disidratazione
