Filtro a Nastro per Disidratazione Fanghi e Separazione Solido-Liquido nell'Industria Chimica, del Carbone, della Carta, Alimentare e delle Acque Reflue Urbane

Nuovo filtro a nastro per la disidratazione dei fanghi nell'industria della stampa e tintura

Introduzione al filtro a nastro

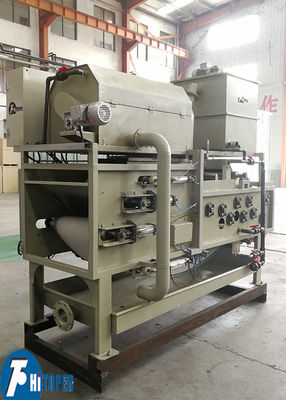

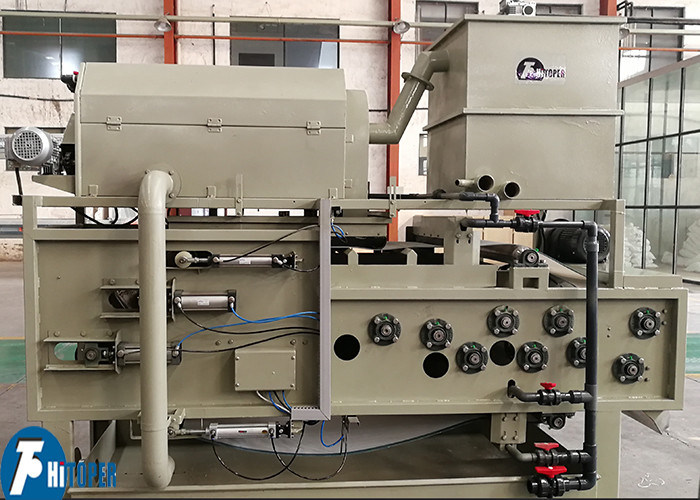

Basato sulla tecnologia avanzata introdotta, il filtro a nastro DNY è sviluppato e progettato sulla base del filtro a nastro DY. Il filtro a nastro DNY è un'attrezzatura ideale per la disidratazione dei fanghi, ampiamente utilizzata nell'industria chimica, del carbone, della carta, alimentare, delle acque reflue urbane e in altre industrie. Può anche essere utilizzato come macchina per la separazione solido-liquido. È caratterizzato da alta efficienza, buoni effetti di disidratazione e basso consumo. Utilizzando questo tipo di filtro a nastro DNY, non è necessario un bacino di concentrazione, risparmiando così l'investimento e l'area del pavimento.

Come funziona la piegatura

Come funziona la piegatura

Dopo che il fango concentrato e una certa concentrazione di flocculante sono completamente miscelati in un miscelatore statico e dinamico, le piccole particelle solide nel fango vengono aggregate in una grande massa flocculante e l'acqua libera viene separata contemporaneamente. Il fango viene trasportato al nastro filtrante di disidratazione per gravità concentrata, e l'acqua libera viene separata sotto l'azione della gravità per formare un fango in stato non scorrevole, e quindi viene bloccato tra le cinghie a rete superiore e inferiore e passa attraverso la zona di pre-pressione a forma di cuneo e la zona a bassa pressione. La zona e la zona ad alta pressione vengono gradualmente spremute sotto l'azione di forze di spremitura e taglio da piccole a grandi per raggiungere il massimo grado di separazione fango-acqua, e infine viene scaricato un pannello filtrante.

1. Disidratazione pre-trattamento chimico

Per migliorare la disidratabilità dei fanghi, migliorare le proprietà del pannello filtrante e aumentare la permeabilità dei materiali, è richiesto il trattamento chimico dei fanghi. Questa macchina utilizza un dispositivo unico "miscelatore di granulazione per flocculazione dell'acqua" per ottenere il dosaggio chimico e la flocculazione. Funzione, questo metodo non solo ha un buon effetto di flocculazione, ma consente anche di risparmiare molti prodotti chimici, bassi costi operativi e evidenti benefici economici.

2. Sezione di disidratazione per concentrazione per gravità

Il fango viene alimentato uniformemente sul nastro a rete attraverso il secchio di distribuzione. Il fango scorre in avanti con il nastro filtrante. L'acqua libera scorre nel serbatoio di raccolta dell'acqua attraverso il nastro filtrante sotto il suo stesso peso. La disidratazione per gravità può anche essere definita una sezione altamente concentrata. L'acqua libera nel mezzo riduce la fluidità del fango e lo prepara per un'ulteriore estrusione.

3. Sezione di disidratazione a pre-pressione dell'area a cuneo

La fluidità del fango dopo la disidratazione per gravità è quasi completamente persa. Mentre il filtro a nastro avanza, la distanza tra le cinghie filtranti superiore e inferiore diminuisce gradualmente e il materiale inizia a ricevere una leggera pressione. Mentre il nastro filtrante scorre, la pressione aumenta gradualmente. Il ruolo della zona a cuneo è quello di estendere il tempo di disidratazione per gravità, aumentare la stabilità di compressione del fiocco e preparare l'ingresso nella zona di pressione.

4. Sezione di disidratazione ad alta pressione del rullo di spremitura

Quando il materiale lascia la zona a cuneo, entra nella zona di pressione. Il materiale viene spremuto in questa zona. La pressione lungo la direzione di scorrimento del nastro aumenta con la diminuzione del diametro del rullo di spremitura. Il volume spremuto del materiale si riduce e l'acqua libera nello spazio viene espulsa. A questo punto, il pannello filtrante è fondamentalmente formato e il contenuto di acqua del pannello filtrante può essere ridotto al minimo dopo aver continuato nell'area ad alta pressione alla fine della pressione.

Vantaggi del filtro a nastro DNY:

1.È un'attrezzatura integrata, controllo automatico, funzionamento continuo;
2.Basso consumo energetico, lunga durata;
3.Alta efficienza di disidratazione e alto contenuto di solidi del pannello di fango;
4.Facile da usare e mantenere;
5.Basso rumore, economico e affidabile, con ampia gamma di applicazioni.

Applicazione

Questa macchina è adatta per la disidratazione dei fanghi nei processi di trattamento delle acque reflue negli impianti di trattamento delle acque reflue urbane, galvanica, cartaria, conciaria, stampa e tintura, metallurgia, chimica, macellazione, alimentare, birrificazione, lavaggio del carbone e ingegneria ambientale. Nel caso di separazione liquida, è un'attrezzatura ideale per la gestione ambientale e il recupero delle risorse.

Parametri tecnici del filtro a nastro:

Utilizzo tipico del fango del filtro a nastro:
