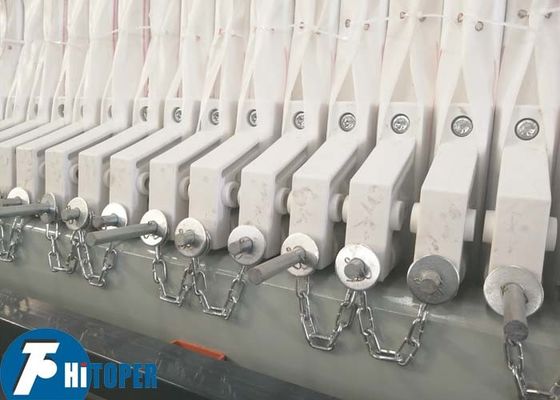

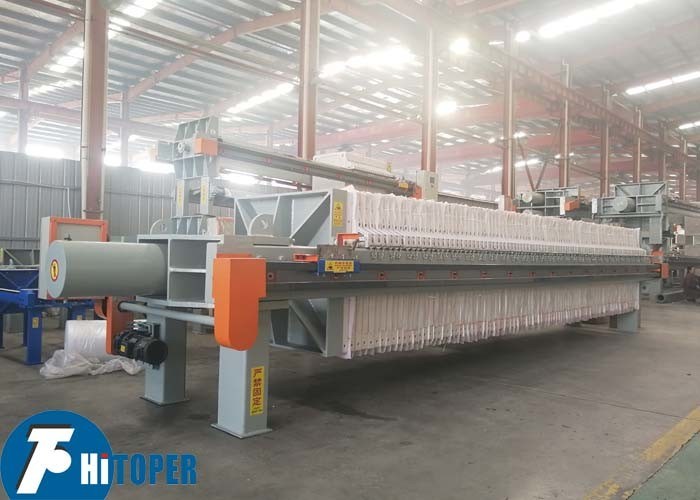

Pressa filtrante a camera dotata di sistemi manuali di pressatura meccanica e idraulica per versatili esigenze di deidratazione industriale

Filtropressa a camera con piastre in PP per la disidratazione dei liquami ad alta pressione nell'industria della pietra con un design intuitivo

Una filtropressa è un'operazione batch, un'apparecchiatura a volume fisso compreso tra 0,1 m3 e 20 m3 che separa liquidi e solidi utilizzando la filtrazione a pressione. Il liquame viene pompato nella filtropressa e disidratato sotto pressione. Una filtropressa può essere utilizzata per la separazione solido-liquido o per il trattamento delle acque reflue in una varietà di settori e applicazioni diversi, come quello minerario, metallurgico, petrolifero, chimico, medico, tintorio, cartario, alimentare, alcolico, tessile, ecc.

Componenti principali della filtropressa:

La filtropressa è composta da telaio, piastra filtrante, sistema di pressatura (manuale, meccanico, idraulico e di altro tipo) e sistema di controllo elettrico. La parte del telaio svolge il ruolo di supporto del dispositivo di pressatura e della piastra filtrante ed è composta da base, piastra di pressatura, piastra di spinta e trave principale. La piastra filtrante è installata sulla trave principale tra la piastra di compressione e la piastra reggispinta, mentre i mezzi filtranti come il tessuto filtrante sono installati al centro della piastra filtrante.

Telaio: Il telaio in acciaio funge da dispositivo di bloccaggio per le piastre filtranti.

Piastre filtranti: nelle camere tra le piastre filtranti si forma una torta filtrante.

Tessuto filtrante: un filtro in tessuto fissato su entrambi i lati di una piastra filtrante. I solidi si accumulano sul tessuto per formare un pannello filtrante, separando i liquidi dai solidi.

Principio di funzionamento della filtropressa a camera:

1. Il liquame viene pompato nella filtropressa. I solidi vengono distribuiti uniformemente sui tessuti filtranti durante il ciclo di alimentazione (riempimento).

2. I solidi iniziano ad accumularsi sul tessuto filtrante, intrappolando le particelle risultanti e formando una torta filtrante. Il pannello filtrante funge da filtro di profondità per la separazione solido/liquido. Il filtrato esce dalle piastre attraverso le porte angolari nel collettore.

3. Quando le valvole corrette nel collettore sono aperte, il filtrato esce dalla pressa attraverso l'uscita del filtrato. Man mano che la pompa di alimentazione del filtropressa aumenta la pressione, i solidi si accumulano all'interno delle camere fino a quando non sono completamente piene di residui di filtraggio.

4. Una volta riempite le camere, il ciclo di riempimento è completo e la filtropressa è pronta per essere svuotata.

Per questa filtropressa a camera automatica, il dispositivo automatico disponibile di seguito tra cui scegliere.

1. Tessuto filtrante varicoso automatico: con un po' di impasto liquido ad alta viscosità, ed è difficile che la torta cada automaticamente, il sistema varicoso del tessuto che progettiamo può cambiare l'angolo del tessuto filtrante in forma a V, allo stesso tempo la molla collegata al tessuto vibra e la torta cade.

2. Sportello della bomba automatica: durante la filtrazione della filtropressa, potrebbe esserci un gocciolamento tra le piastre del filtro, quindi lo sportello della bomba raccoglierà la perdita, quindi eviterà l'inquinamento nel luogo di lavoro, ma eviterà anche l'aumento dell'umidità della torta sotto il filtropressa.

3. Sistema di lavaggio automatico dei panni: collegato alla pompa dell'acqua ad alta pressione, quando la filtropressa smette di funzionare o quando necessario, aiuterà a lavare i panni e ad essere lisci, in modo da recuperare la velocità di filtraggio e prolungare la durata di utilizzo.

4. Nastro trasportatore: verrà posizionato sotto la filtropressa, consegnando il pannello filtrante insieme su un lato della filtropressa, migliore per un'ulteriore manipolazione.

5. Benna stoccaggio fanghi. Dopo la filtrazione, il panello filtrante può essere scaricato nel secchio di stoccaggio dei fanghi corrispondente, per concentrarsi facilmente sulla spedizione.

I nostri parametri tecnici della filtropressa.

Il servizio di Toper:

1. Abbiamo un professionista online per fornirti informazioni complete, di facile comprensione e dettagliate e dati tecnici sulla macchina che ti interessa; risolvi le tue confusioni o domande sulla macchina

2. Consigliare il tipo di macchina più adatto in base alle proprie esigenze come riferimento

3. Organizza il programma se visiti la nostra fabbrica.

4. Invia il nostro ingegnere tecnico nel tuo paese per l'installazione, il test di funzionamento, le domande sullo slove e così via, se necessario.
