| Luogo di origine: | La Cina |
| Marca: | TOPER |
| Certificazione: | CE |
| Numero di modello: | BY50/800-25U |
| Quantità di ordine minimo: | 1 insieme |
|---|---|
| Prezzo: | USD14500/SET |
| Imballaggi particolari: | Pacchetto di legno standard dell'esportazione. |
| Tempi di consegna: | 30 giorni lavorativi dopo ricevere il vostro pagamento |
| Termini di pagamento: | L/C, T/T, D/A, D/P, Western Union |
| Capacità di alimentazione: | 50 insiemi al mese per questa filtropressa del ghisa |
| Zona filtro: | 50m2 | Dimensioni della piastra filtrante: | 800*800mm |
|---|---|---|---|
| Volume della camera del filtro: | 624L | Piastra del filtro e numero di identificazione: | 38 pezzi |
| Numero della pagina: | 39pcs | Pressione di filtrazione: | 0,6MPa |
| Potenza del motore: | 2,2KW | Caratteristica principale: | per sopportare temperatura elevata per essere 350C. |
| Costruzione: | Ghisa. | Peso: | 7650kg |
| Condizione: | NUOVO | Funzione: | Separazione solido-liquido |
| Struttura: | tipo della Piatto-struttura | Voltaggio: | 380 V/220 V/400-450 V/Personalizzato |

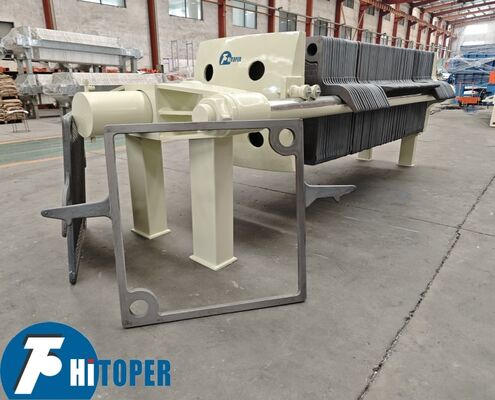

Pressa di filtraggio in ghisa resistente progettata per la filtrazione ad alta temperatura nelle applicazioni metallurgiche, ceramiche, petrolchimiche e petrolifere
Introduzione del filtro:
Parte del telaio:
La parte del telaio è il corpo principale della macchina per sostenere il meccanismo di filtraggio e collegare altre parti.
Parte filtrante:
È composto da piastre filtranti disposte in un certo ordine sul raggio principale e da un panno filtrante inserito tra le piastre filtranti.Le piastre di filtraggio e il panno di filtraggio sono disposti alternativamente per formare diverse unità di filtraggio indipendenti.
Parte della tavola di trazione:
1 Piastra di trazione automatica, la parte della piastra di trazione automatica è composta da motore idraulico, manipolatore, meccanismo di trasmissione e dispositivo di sospensione.
2 Tirare manualmente la tavola e tirare manualmente la tavola per scaricare.
Parte idraulica:
La parte idraulica è un dispositivo di potenza che spinge la piastra di compressione a comprimere o allentare la piastra di filtraggio ed è dotata di una pompa del pistone e di varie valvole di controllo.
Parte del motore:
La parte motrice è il centro di controllo dell'intero sistema.
Breve introduzione della stampa filtro in ghisa:

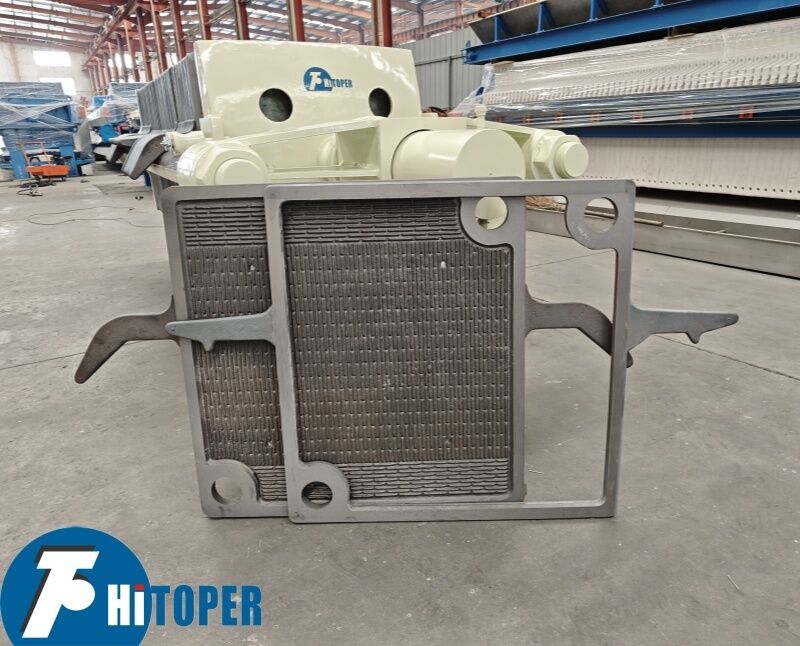

La stampa di filtraggio a piastra e a telaio in ghisa è costituita da ghisa di alta qualità o da ferro duttile.
È utilizzato per materiali filtranti ad alta temperatura, e l'elevata resistenza della piastra filtrante può sopportare la pressione di filtrazione e una lunga durata di vita.
Ampiamente utilizzato per la separazione liquido-solido nell'industria petrolchimica, metallurgica, petrolifera, ceramica, ecc.
1Classificazione delle lamiere: lamiere di ghisa
2Temperatura di lavoro: < 350 °C
3Pressione di filtrazione:0.6Mpa-0.8Mpa
4 Pressione di compressione:10,0-1,3Mpa
Caratteristiche:
1, la piastra di filtraggio è in ghisa, può resistere ad alta temperatura e alta pressione, lunga durata.
2, la costruzione in ghisa garantisce una resistenza ultra elevata alle alte temperature, adatta per la filtrazione di materiali ad alta temperatura con piastre filtriche in ghisa ad alta resistenza, come la gelatina,olio alimentare.
3La trave principale è realizzata in acciaio al carbonio di alta qualità con lavorazione con sabbiatura, non facile da deformare, ad alta intensità e resistente alla corrosione.
45, struttura compatta, piccolo volume, che copre meno spazio, risparmio di costi.
Dati tecnici di questa pressa filtrante in ghisa:
|
Tipo |
Superficie del filtro (m2) |
Dimensione della piastra di filtraggio (mm) |
Torta spessore (mm) |
Camera volume (L) |
Piastra Numero (pc) |
Cornice Numero (pc) |
Filtrazione pressione (Mpa) |
Peso (kg) |
Dimensioni (mm) L×W×H |
|
BQ1/320-25 |
1 |
320 x 320 |
25 |
13 |
4 |
5 |
1.0 |
380 |
1150×760×650 |
|
BQ2/320-25 |
2 |
25 |
9 |
10 |
500 |
1390×760×650 |
|||
|
BQ3/320-25 |
3 |
38 |
14 |
15 |
620 |
1750×760×650 |
|||
|
BQ4/450-25 |
4 |
450 x 450 |
25 |
51 |
9 |
10 |
0.8 |
1060 |
1780×760×650 |
|
BQ6/450-25 |
6 |
76 |
14 |
15 |
1160 |
2055 × 870 × 880 |
|||
|
BQ8/450-25 |
8 |
102 |
19 |
20 |
1360 |
235×870×880 |
|||
|
BQ12/450-25 |
12 |
152 |
29 |
30 |
1530 |
2785×870×880 |
|||
|
BQ16/450-25 |
16 |
203 |
39 |
40 |
1760 |
3305 × 870 × 880 |
|||
|
XQ4/450-25 |
4 |
450 x 450 |
25 |
51 |
9 |
|
1.0 |
960 |
1900×870×880 |
|
XQ6/450-25 |
6 |
76 |
14 |
1140 |
2030×870×880 |
||||
|
XQ8/450-25 |
8 |
102 |
19 |
1460 |
2280×870×880 |
||||
|
XQ12/450-25 |
12 |
152 |
29 |
1960 |
2780×870×880 |
||||
|
XQ16/450-25 |
16 |
203 |
39 |
2460 |
3280×870×880 |
||||
|
BQ20/630-25 |
20 |
630 x 630 |
25 |
298 |
24 |
25 |
0.6 |
3300 |
2750 × 1150 × 1100 |
|
BQ30/630-25 |
30 |
452 |
37 |
38 |
4500 |
3220 × 1150 × 1100 |
|||
|
BQ40/630-25 |
40 |
295 |
49 |
50 |
5600 |
3870 × 1150 × 1100 |
|||
|
Dati di riferimento |
20 |
298 |
24 |
25 |
3700 |
2960 × 1150 × 1100 |
|||
|
BY30/630-25 |
30 |
452 |
37 |
38 |
5000 |
3610 × 1150 × 1100 |
|||
|
BY40/630-25 |
40 |
595 |
49 |
50 |
6100 |
4210 × 1150 × 1100 |
|||
|
XQ20/630-25 |
20 |
25 |
248 |
24 |
|
0.8 |
3400 |
2600×1100×1100 |
|
|
XQ30/630-25 |
30 |
377 |
37 |
4700 |
3250×1100×1100 |
||||
|
XQ40/630-25 |
40 |
496 |
49 |
5900 |
3900 × 1100 × 1100 |
||||
|
XY20/630-25 |
20 |
248 |
24 |
|
3800 |
2950×1100×1100 |
|||
|
XY30/630-25 |
30 |
377 |
37 |
5200 |
3580 × 1100 × 1100 |
||||
|
XY40/630-25 |
40 |
496 |
49 |
6400 |
4180×1100×1100 |
Serie di filtri:
Le presse filtriche possono essere suddivise in tipo piastra e tipo telaio e sono utilizzate per la separazione in liquido solido di vari liquidi in sospensione in filtrazione a pressione intermittente.Le piastre di filtraggio vengono pressate da dispositivi di pressatura e il liquido in sospensione viene pompato nella camera del filtroI prodotti sono semplici nella struttura ma buoni negli effetti di separazione, convenienti da usare e ampiamente applicabili in miniera, metallurgia, petrolio,chimica, medicina, tessile, stampa e tintura, produzione di carta, prodotti alimentari, alcol, sale inorganico, lavaggio del carbone, coloranti e depurazione delle acque reflue.
Toper filtro principale e macchina di separazione per centrifughe
1Pressa di filtraggio automatica a programma
2Pressa per filtri a membrana
3Pressa idraulica per filtri a compressa
4Pressa meccanica per filtri a compressione
5Pressione filtro Jack
6. Pressa di filtraggio per piastre e cornici/camere in ghisa
7Pressa di filtraggio per piastre e cornici in acciaio inossidabile
8. Pressa di filtraggio a piastre rotonde
9Pressa per filtri di torta di cotone
10Pressa per filtri in cartone
11Pressa filtro cinghiale DY
12. DYX pressa di filtraggio a cintura ad alta pressione
13Pressa filtro a cinghia rotante per ingrossamento/disidratazione a tamburo DNY
14Pressa di filtraggio a tripla cintura per ispessimento e disidratazione
15Centrifugatrice di scarico superiore di tipo SS di tre piedi
16. Centrifughe di scarico di tipo SD da tre piedi e sacchetto filtro per sollevamento
17. Centrifugatrice di scarico a sacchetto di filtro di tipo PD
18. Centrifugatrice di scarico verso l'alto, tre piedi, serie pulita SSB, SB
19Centrifughe manuali a scarico superiore di tipo SX
20. Centrifughe manuali di scarico superiore di tipo PS
21. Centrifughe di scarico di fondo a raschiatura automatica di tipo SGZ
22Centrifughe a scarico di fondo di tipo PGZ
23Centrifughe per decanter della serie LW
24Centrifugatrice tubolare
25. filtro a telaio in acciaio inossidabile a più strati
26. filtro sacchetto
27. filtro di diatomite
28Placca di filtraggio
29. panno filtro
30. filtro a disco a vuoto
Come ordinare la stampa del filtro:
1. Selezionare il modello, il materiale della piastra e del telaio, la modalità di pressatura e la forma di filtraggio tenendo conto dell'introduzione e dei parametri della pressa filtrante.
2- secondo i prodotti, selezionare il flusso aperto e il flusso chiuso, lavabile o non lavabile, e specificare le condizioni nel contratto.
3L'unità è fornita senza pompa. Per ordinare l'unità completa pompe, indicare nel contratto.
4La nostra azienda può fornire il modello non standard per soddisfare le vostre richieste speciali.
