| Luogo di origine: | Cina |
| Marca: | TOPER |
| Certificazione: | CE |
| Numero di modello: | XY20/630-30U |
| Quantità di ordine minimo: | Negoziabile |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | Imballaggio in legno standard di esportazione, senza legno massello. |
| Tempi di consegna: | 10-15 giorni lavorativi dopo aver ricevuto il vostro denaro |
| Termini di pagamento: | L/C, T/T, D/A, D/P, Western Union |
| Capacità di alimentazione: | 500 serie al mese per questa macchina da filtraggio a camera |
| Zona filtro: | 20m2 | Dimensione del piatto: | 630*630mm |
|---|---|---|---|
| Volume della camera: | 297L | Numero di targa: | 24 pezzi |
| Pressione del filtro: | 0,6 MPa | Scarico della torta: | Manualmente |
| Motore: | 2,2KW | Compressione: | sistema di cilindri idraulici |
| Tipo di compressione: | Compressa idraulica | Materiale della piastra filtrante: | Polipropilene rinforzato |
| Funzione: | Separazione solido-liquido | Applicazione: | Cibo, bevande, prodotti chimici, minerali, farmacia, prodotti biologici, ecc. |
| Voltaggio: | 380 V/220 V/400-450 V/Personalizzato | Condizione: | Nuovo |

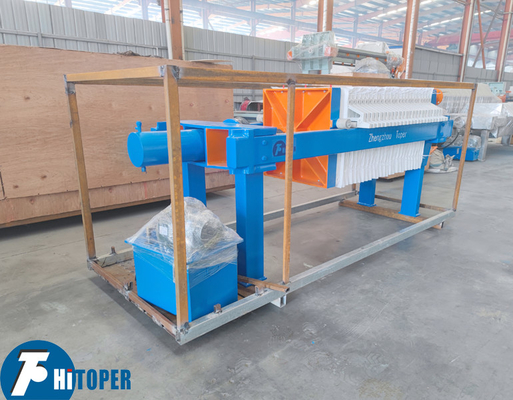

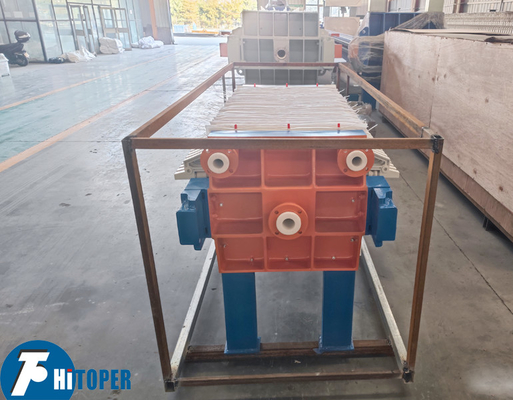

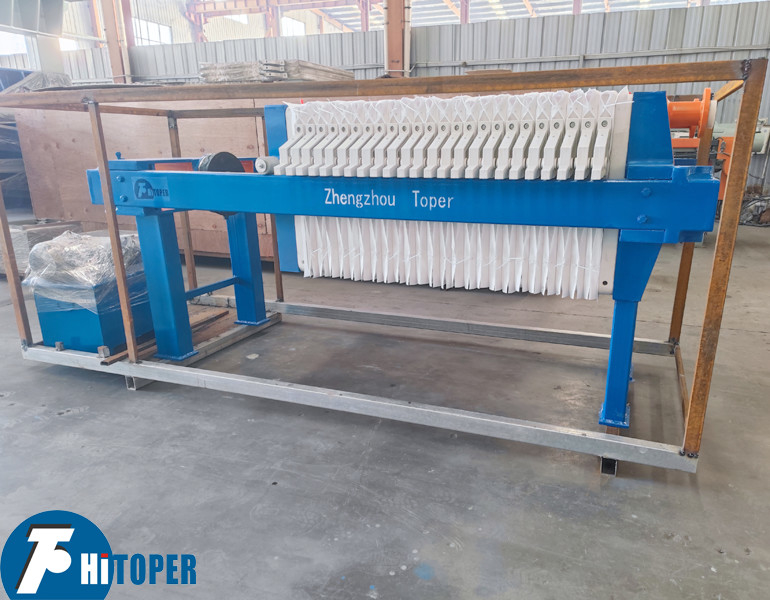

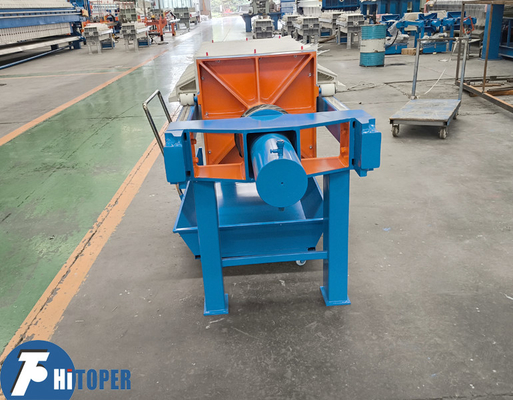

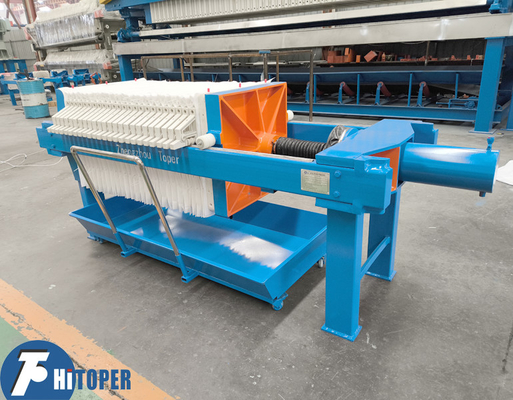

Pressa idraulica per filtrazione solido-liquido con piastra da 630X630mm
Questa pressa filtrante è ampiamente utilizzata nel settore petrolifero, chimico, metallurgico, della protezione ambientale, alimentare, delle bevande, farmaceutico, dello zucchero, dell'amido, della carta, del lavaggio del carbone, della ceramica, della lavorazione dei minerali e in varie industrie di trattamento delle acque reflue per la separazione solido-liquido.
Descrizione della pressa filtrante a camera
La pressa filtrante è composta da telaio, piastre filtranti, sistema di pressatura e quadro elettrico di controllo.
Il telaio è composto da base, piastra di spinta, piastra di coda e trave; il telaio supporta il dispositivo di pressatura e le piastre filtranti.
Le piastre filtranti sono installate sulla trave tra la piastra di coda e la piastra di spinta, con il telo filtrante interposto tra di esse.
La struttura del tipo a piastra-telaio e della pressa filtrante a camera è la stessa. Ad eccezione della parte filtrante che consiste in una piastra, un telaio e un telo filtrante, con una camera di filtrazione tra piastra e telaio.
Il flusso del liquido della pressa filtrante può essere diviso in flusso aperto e flusso chiuso. Il flusso aperto si riferisce allo scarico del filtrato direttamente dall'uscita della piastra filtrante, il flusso chiuso si riferisce alla raccolta del filtrato da varie piastre filtranti prima dello scarico dalla porta del filtrato.
Funzionamento della pressa filtrante a camera,
Durante il funzionamento, il dispositivo di pressatura aziona la piastra di spinta per premere la piastra filtrante e il telo filtrante tra la piastra di spinta e la piastra di coda. Le camere di filtrazione si formano tra le piastre filtranti pressate e i materiali entrano nelle camere di filtrazione attraverso l'ingresso di alimentazione della piastra di coda. Le particelle solide rimangono nelle camere di filtrazione formando torte, mentre il liquido viene scaricato dalla macchina attraverso la torta filtrante e il telo filtrante. Per lavare le torte filtrate, l'acqua di lavaggio può essere introdotta attraverso l'ingresso di lavaggio della piastra di coda. In modo simile, asciugare le torte filtrate con aria compressa che entra nell'ingresso di lavaggio.
Parametri tecnici di base della pressa filtrante a camera:
| Tipo |
Area di filtrazione (m2) |
Dimensioni piastra filtrante (mm) |
Spessore torta filtrante (mm) |
Volume camera di filtrazione (L) |
Numero piastre filtranti (PCS) |
Pressione di filtrazione (MPa) |
Potenza motore (KW) |
Peso (Kg) |
Dimensioni (mm) (L×L×A) |
| XY4/450-30U | 4 | 450×450 | 30 | 60 | 9 | 0.6 | 2.2 | 860 | 1950×700×900 |
| XY6/450-30U | 6 | 91 | 14 | 910 | 2200×700×900 | ||||
| XY8/450-30U | 8 | 121 | 19 | 960 | 2450×700×900 | ||||
| XY10/450-30U | 10 | 151 | 24 | 1010 | 2700×700×900 | ||||
| XY12/450-30U | 12 | 182 | 29 | 1060 | 2950×700×900 | ||||
| XY15/450-30U | 15 | 225 | 36 | 1130 | 3300×700×900 | ||||
| XY16/450-30U | 16 | 243 | 39 | 1160 | 3450×700×900 | ||||
| XY15/630-30U | 15 | 630×630 | 226 | 18 | 1725 | 2640×900×1100 | |||
| XY20/630-30U | 20 | 297 | 24 | 1993 | 3940×900×1100 | ||||
| XY30/630-30U | 30 | 452 | 37 | 2360 | 3590×900×1100 | ||||
| XY40/630-30U | 40 | 595 | 49 | 2788 | 4300×900×1100 | ||||
| XY30/800-30U | 30 | 800×800 | 460 | 23 | 2170 | 3700×1400×1300 | |||
| XY40/800-30U | 40 | 595 | 30 | 2450 | 4300×1400×1300 | ||||
| XY50/800-30U | 50 | 748 | 38 | 2700 | 4840×1400×1300 | ||||
| XY60/800-30U | 60 | 902 | 46 | 2980 | 5440×1400×1300 | ||||
| XY70/800-30U | 70 | 1056 | 54 | 3250 | 6040×1400×1300 | ||||
| XY30/870-30U | 30 | 870×870 | 460 | 23 | 2580 | 3180×1200×1300 | |||
| XY40/870-30U | 40 | 595 | 30 | 2925 | 3570×1200×1300 | ||||
| XY50/870-30U | 50 | 748 | 38 | 3318 | 4110×1200×1300 | ||||
| XY60/870-30U | 60 | 902 | 46 | 3712 | 4550×1200×1300 | ||||
| XY70/870-30U | 70 | 1056 | 54 | 4106 | 4990×1200×1300 | ||||
| XY80/870-30U | 80 | 1210 | 62 | 4561 | 5430×1200×1300 |
Diverse serie di prodotti Toper come segue:
1. Pressa filtrante a camera comune
2. Pressa filtrante a membrana, con funzione di seconda strizzatura, per ottenere un'umidità della torta inferiore.
3. Pressa filtrante in acciaio inossidabile, molto richiesta nell'industria alimentare, farmaceutica e chimica.
4. Pressa filtrante in ghisa, in grado di sopportare fanghi ad alta temperatura come 300 °C o superiori.
5. Pressa filtrante a piastra tonda, la pressione di filtrazione può essere di 1,5 MPa, molto richiesta per fanghi di caolino, argilla, ceramica e simili.
6. Pressa filtrante a nastro, funzionamento continuo e migliore per rifiuti umani e simili.
7. Filtro a sacco e altri filtri più piccoli.
8. Piastre filtranti, teli filtranti e altri accessori.
9. Centrifuga a alimentazione e scarico manuale comune
10. Centrifuga a alimentazione e scarico automatico
11. Centrifuga decanter, funzionamento continuo con grande capacità.
12. Centrifuga tubolare e centrifuga a dischi con un fattore di separazione più elevato per separare fanghi con basso contenuto di particelle e piccola differenza di densità tra fase solida e fase liquida.
